Galaad 3 ist eine Sammlung von Windows 32 bits native Programmen (XP / Vista / 7 / 8 / 10 / 11), die der intelligenten Steuerung von CNC-Maschinen mit 1 bis 5 Achsen gewidmet ist. Sehr gebräuchliche Galaad Anwendungen sind das 2½D Fräsen, Gravuren, Trennarbeiten, Plasma, Laser, Wasserstrahl Systemen, Aufbringen von Klebstoffen oder Flüssigkeiten. Als "alles in einem" Software Konzept, integriert es in einem zusammenhängenden Paket den gesamten Ablauf für den Modellbau von Prototypen und fügt Extramodule für mögliche Spezialanwendungen hinzu. Die Galaad Software gibt es in Deutsch, Englisch, Französisch & Italienisch.

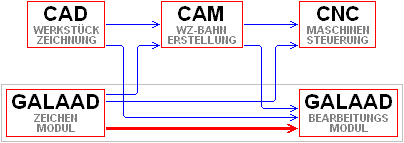

Von der Idee zum Werkstück erfolgt der Prozessablauf gewöhnlich in drei Schritten: Erstellen der Werkstückzeichnung unter Verwendung einer 2D, 2½D oder 3D CAD Software (Computer Aided Design), die eine Datei mit geometrischen Informationen erzeugt, z.B. im HPGL, DXF oder einem anderen Format; danach erfolgt die Festlegung der Fräsbahn, die durch eine CAM-Software(Computer Aided Manufacturing) erfolgt und Bahnen erzeugt, denen das Werkzeug folgt, üblicherweise im ISO G-code Format; am Ende steht eine CNC-Steuerung (Computerised Numerical Control), um die Maschine zu steuern (Fräse oder Drehmaschine), die die letzendliche Form erzeugt.
Galaad verbindet diese drei Schritte in einer einzigen Software. Da Galaad ein spezialisiertes Zeichenmodul beinhaltet, das bereits die Funktionen der Werkzeugbahn liefert, ermöglicht es dem Benutzer sehr früh, Bearbeitungsüberlegungen anzustellen. Die Verbindung mit dem Bearbeitungsablauf ist unmittelbar und erfordert keine Zwischendateien. Aus dem Zeichenmodul startet ein einfacher Mausklick den Werkzeugablauf und steuert die Maschine direkt an.

Trotzdem ist Galaad eine offene Software. Es sperrt nicht den Prozessrahmen, indem es Gallad in jeder Situation absolut zuordnet. Daher ist es möglich, Galaad durch andere externe Programme an speziellen Schlüsselpunkten zu ersetzen. Z.B. können alle Bearbeitungsmodule der Zeichenfunktionen CAD oder CAM Dateien,die mit Alternativsoftware erstellt wurden, nutzen. Auch das Haupt-Zeichenmodul kann einen externen Treiber direkt aufrufen, um mit der Maschine zu kommunizieren, sogar ohne andere Dateien zu benutzen.
      Integrierte CAD-CAM-CNC Software für Windows
Man kann an dieser Stelle sagen, dass die aktuelle Galaad Version keine 3D CAD Software im herkömmlichen Sinne ist; so gestattet sie es dem Benutzer z. B. nicht, Werkstücke durch die direkte Verwendung von Raumgebilden und Flächen zu erzeugen. Trotzdem sind eine Anzahl von 3D-Funktionen aus dem CAD-Modul heraus nutzbar, speziell die Erstellung und Projektion, Verkrümmungen und andere räumliche Manipulationen im erweiterten 3D Gitternetz-Bereich. Die 2½D Zeichenfunktionen sind direkt mit der Bearbeitung verbunden, und beinhalten daher alle Möglichkeiten für die WZ-Pfad Kontrolle, Tiefen, Bohr- und Vorschubgeschwindigkeiten, WZ-Korrekturen etc.

Galaad's großer Erfolg kommt von seiner überraschenden Benutzerfreundlichkeit, was nicht bedeutet, dass es zu wenige fortgeschrittene Funktionen bietet. Es wurde erfogreich von absoluten Computer-Anfängern als auch von CAD/CAM Experten angenommen. Um möglichst einfache Beschreiben von Galaad zu geben, können folgende Schlagwörter benutzt werden: intuitiv, leicht, leistungsstark, anpassungsfähig, integriert.

Die Galaad Standardlizenz gewährt den uneingeschränkten Zugriff auf alle Module. Die Lizenzen nur für die Dreh- und Programmiermodule können extra zu einem niedrigerem Preis gekauft werden, mit einer späteren Upgrade-Möglichkeit. Das 3D-Steuermodul kann auch allein gekauft werden (s. Bereich "Preise").

2½D Fräsen:
Das älteste und Hauptmodul ist das Programm Galaad. Es ermöglicht dem Benutzer 2½D Werkstücke zu zeichnen, die dann direkt vom Bearbeitungsmodul bearbeitet werden. Alle fortgeschrittenen Zeichenhilfsfunktionen sind leicht zugänglich vorhanden. Koordinateneingabe über Tastatur, direkte Fang-funktionen, Handhabung von Fläche und Raum, dynamisch sichtbare Abmessungen, Werkzeug-korrektur, Schraffuren, Taschenfräsungen und vieles mehr sind möglich. Galaad kann einen NC-Pfad für 3 Achsen erzeugen. Der Arbeitsbereich und die Einstellungen der CNC-Maschine werden von diesem Modul überwacht. Statt des integrierten Postprozessors kann ein externer Postprozessor benutzt werden, der direkt vom Bearbeitungsbefehl aufgerufen wird. Die Parameter-einstellungen beinhalten fortgeschrittene Funktionen der Bearbeitungskontrolle für Spezialanwendungen, und ein automatische Ein/Ausgangs und Verzögerungs Verwaltung.

2D½ Steuerung:
Lancelot ist die in das Zeichenprogramm integrierte Maschinensteuerung. Direkt aus dem CAD-Modul gestartet, ermöglicht es dem Benutzer Parameter für den Bearbeitungsprozess (WZ-Folge, Schrupp- und Schlicht- Arbeitsgänge, Maßstäbe, Filter, Wiederholzyklen, Parzellierungen etc.) einzugeben. Der Werkstück-Nullpunkt kann mit Hilfe eines intuitiven Steuerpults festgelegt werden, welches eine Handsteuerung, eine automatisierte WZ-Vermessung oder eine speicherbare Nullpunktverwaltung hat, und den ferngesteuerten Bearbeitungsprozess überwachen kann,während der Benutzer per Klick die Kontrolle behält. Dieses Modul kann unabhängig mit seinen eigenen Importfunktionen genutzt werden, oder direkt von einem externen CAD-System,welches WZ-Pfade exportieren kann. Es kann drei Achsen XYZ oder XAZ (zylindrische Bearbeitung) steuern und selbst ein ausgerichtetes Schneidmesser steuern, unter Verwendung der 3. oder 4. Achse.

3D Steuerung:
Das spezielle Modul Kay ist ein unabhängiges 3D-Programm. Es kann ISO, Isel-NPC oder MasterCAM-NCI Dateien übernehmen, um eine automatische Bearbeitung von 3 bis zu 5 Achsen zu überwachen. Es beinhaltet Normalfunktionen für die manuelle Werkstück-Ursprung Eingabe und die Eingabe von fortgeschrittenen Maschinenparametern. Dieses Modul kann direkt von CAD-Programmen aufgerufen werden, die 3D WZ-Pfade exportieren können. Seine Kosten sind eher niedrig und es kann eigenständig für sich gekauft werden.

Drehbearbeitung:
Gawain als nicht indexiertes Drehmodul verwendet die meisten Galaad CAD-Funktionen, aber in einer an eine einfache Zweiachs-Drehmaschine angepassten Form. Die Drehmaschinen-Parameter sind unabhängig und können neben den Fräsparametern genutzt werden. Dieses Drehmodul wird oft von Modellbauern als passive, auf ihrem Fräsmaschinentisch montierte Drehachse genutzt, um Dreh- und Fräsarbeiten bei günstigen Kosten in einer Maschine zu kombinieren.

Programmierung:
Das Programmiermodul Kynon ermöglicht dem Benutzer die Erstellung eines NC-Pfades mit einfachen Maschinen-Bewegungsbefehlen (1 - 5 Achsen) mit Eingängen/Ausgängen, Timern, Zählerfunktionen, Kontrollschleifen oder Benützerereignissen. Es ist möglich Macros mit Koordinaten und Hierarchien festzulegen, oder externe Graphikdateien direkt einzubinden. Diese Software ist hauptsächlich jenen Nutzern gewidmet, die einen Mehrfach-Achsenpfad mit Ereignis-Management erzeugen müssen. Natürlich kann dieses Modul jeden Pfad nutzen, der durch Galaad erstellt wurde.

PCB Gravieren:
Das Modul Percival ermöglicht das Öffnen von klassischen Gerber und Excellon Dateien. Diese Software errechnet Bahn und Flächenkonturen, abhängig von den benutzten Werkzeugen, und auch von Kreisfräsungen für Bohrungen, um Werkzeugwechsel zu begrenzen. Dann ruft es direkt das Bearbeitungsmodul auf, um die PCB Fräsbearbeitung zu starten.

ISO Bearbeitung:
Als kleinen Anhang an die Modulsammlung, handelt es sich bei Owein um einen ISO/NCP Text Editor, der mehrere Ansichten des bearbeiteten Pfades in Realzeit darstellt, mit hervorgehobener aktueller Zeile und sofortiger Meldung bei Textänderungen. Es kann als Konverter zwischen den Formaten NCI, NCP und ISO-Format verwendet werden.
