AEROFUN   CNC-Fun 3-Achsen Steuerung
AIR LIQUIDE WELDING   EasyTome 1530
ARDUINO   GRBL Steuerungen
AXEMOTION   PulseBox, PulseBox-NxtG, PulseMaker, PulseMaker-NxtG, Pulsar, PowerStep, C142-Plugin
BLS   A5, A4, A3
BZT   PF, PFE, PFG, PFK, PFL, PFM, PFU mit LPT-Port und AxeMotion PulseBox Modul
CHARLYROBOT   Isel Mini-Mill, C10, C142, SM400 Steuerung, CRA4, CRA3, CRA2 bis 1999
CIF   TechnoDrill
CNC-CAROLO   Profilo-Pro
CNC-STEP   Alle Maschinen mit LPT-Port und AxeMotion PulseBox Modul
FWD   Gantry Tische
GOCNC   Next3D mit LPT-Port und G-Code Processor 3D oder AxeMotion PulseBox Modul
HEIZ   Alle Maschinen mit LPT-Port und AxeMotion PulseBox Modul
INTELYS   F-1000
ISEL-AUTOMATION   Alle Maschinen mit Steuerung C10, C142, CSD315, CSD405iMC, CSI464iML, IT108,
IT116, iMC4, iMS6, IML4, iMC/M, iMC/MP, iMC1, mini EP-1090, Compact iMS6, series CPM, ICP, ICV, CPV,
GPV, GFM, GFS, FlatCom, EuroMold, MiniMod, MiniFlat, ModuFlat
JD-CUT   EcoMap
JEULIN   600-CE
K40   Laser Engraver  ---> sehen Sie unsere video
MAKKO   Alle Maschinen mit LPT-Port und AxeMotion PulseBox Modul
MAX-COMPUTER   Kosy-2
MICRELEC - MECACEL   UPA-Vario, UPA-3 Vario
MICRODUR   Isel Mini-Mill
OPTI-3   LogicDrill
OPTIMUM   BF20
RM   MiniMill, RM-CNTRL Steuerung
SIGEA - ART'TECH   Medium, Visio-F, Visio-T
SM-MOTION   SM-300, SM-400 Steuerung
SOLECTRO   P3, P4 Steuerung
SOPROLEC   InterpCNC 1.4, 1.5, 2.*
STELEC-EXPORT   CTL-PER Steuerung
STEPCRAFT   Alle Maschinen mit LPT-Port und AxeMotion PulseBox Modul
TECHNO-ISEL   DaVinci, Isel Systeme
TECHNOLOGIE SERVICES   RoboTech
TECHSOFT   CamCut-300
THUNDERCUT   Alle Maschinen
UNIMATIC   EduCAM
VECTIS   A4, A3, A2
YENAMAK   P1

Diese Seite zeigt an, mit welchen Maschinen Galaad direkt oder indirekt kompatibel ist, dadurch brauchen Sie uns nicht bezüglich Ihrer eigenen Maschine zu fragen. Wenn Sie einen Postprozessor, dessen Syntax-Definition sehr flexibel ist, und auch einen externen Treiber benutzen, wird die Software indirekt kompatibel mit fast allen existierenden Maschinen werden, aber ohne Handsteuerung und direkte Bearbeitungsüberwachung, die wesentliche Funktionen von Galaad sind. In diesem Fall hängt sich die Anwendung an ein CNC-Treiber-Programm, das Ihrer Maschine entspricht. Andrerseits ist für den ganzen Ablauf nichts anderes nötig, falls eine Maschine direkt von Galaad gesteuert wird. Es ist klar, dass dies die beste Arbeitsweise ist, da Galaad so konstruiert und aufgebaut wurde, dass es alle Arbeitsschritte beinhaltet.

Wichtig: dass die unten erwähnten Maschinen aufgezählt werden, bedeutet nicht, dass deren Hersteller oder Importeure Händler der Galaad Software sind, sondern, dass sie Galaad direkt oder indirekt steuern kann. Um Galaad von einem offiziellen Händler zu kaufen, gehen Sie bitte auf die "Contacts" Seite.

Unsere Business ist die Entwicklung und die Kommerzialisierung der Galaad Software. Wir verkaufen keine dieser CNC-Maschinen.

Es ist klar, dass die unten aufgeführten Namen eingetragenen Warenzeichen entsprechen.



Maschinen, die Galaad direkt ansteuern kann:

In diesem Modus kann Galaad Befehle direkt an die Maschine senden und eine Rückantwort empfangen. Ein manuelles Ansteuern des Werkstückreferenzpunktes ist möglich, und die automatische Fräsbearbeitung wird durch die Softwareanwendung unter Realzeitbedingungen überwacht. Dieser Modus ermöglich den Zugang zu allen Steuerfunktionen.
Maschinen, die Galaad nur im "One-Way" Modus ansteuern kann:

In diesem Modus kann Galaad Befehle an die Maschine senden, aber keine Rückantwort empfangen. Im allgemeinen ist dies deswegen so, weil die Maschine nur für den Empfang eines Werkzeugpfad-Uploads gebaut wurde, und den Prozess dann lokal steuert. Der Referenzpunkt des Werkstücks wird direkt an der Maschine festgelegt, ohne Bewegungsbefehle durch den Computer. Galaad sendet den Werkzeugpfad an die Maschine, überwacht aber nicht den automatischen Ablauf. Diese Maschinen sind nicht mit Kay und Kynon Modulen kompatibel, die einen umkehrbaren Realzeitdialog erfordern.
GRAVOGRAPH   IS series (HPGL)
ROLAND   CAMM-2, CAMM-3, EGX, MDX
SUREGRAVE   Excalibur, Gryphon, Wizard
Externe Treiber:

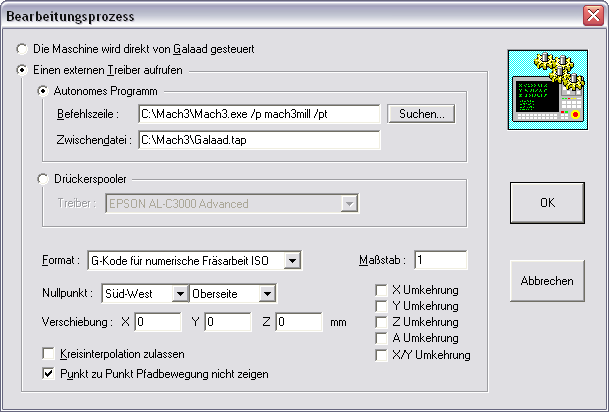

Sollte Ihre Maschine oben nicht aufgeführt sein, aber einen Software Treiber haben, kann Galaad direkt mit diesem Programm kommunizieren. Sie müssen nur angeben, dass die Bearbeitung durch einen externen Treiber geregelt wird und seine Eigenschaften einstellen, speziell sein Datenformat. Bei jedem neuen Bearbeitungsprozess erzeugt Galaad die Dateien und ruft automatisch den externen Treiber auf, welcher entweder die Bearbeitung direkt überwacht, oder es läd ihn direkt auf die Maschine, abhängig vom Treibertyp. Die Verkettung zwischen Galaad und dem externen Treiber wird sofort erzeugt und benötigt keinen manuellen Eingriff durch den Benutzer.
Angepasste CNC Steuerung:

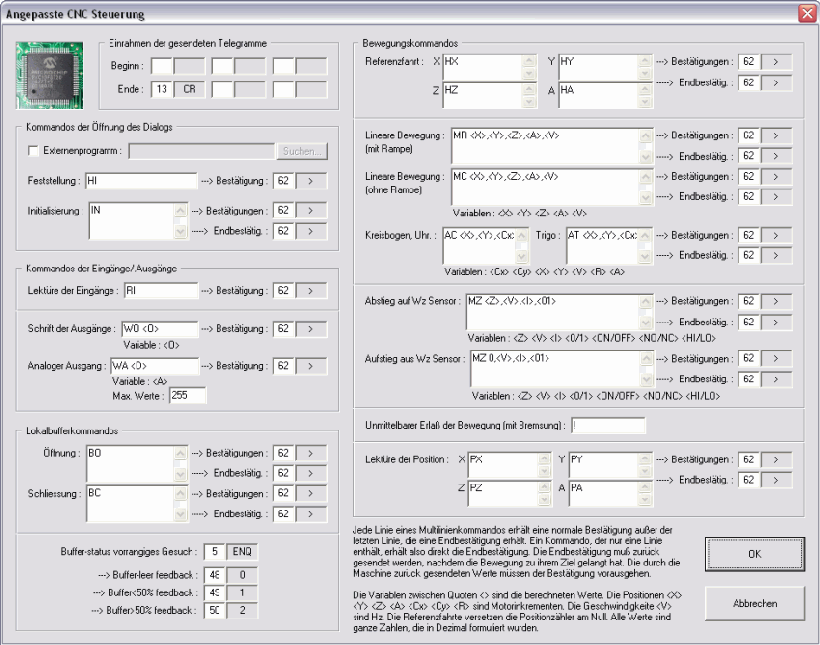

Wenn Ihre Maschine Galaad unbekannt, Ihnen aber bekannt ist, das heißt, Sie beherrschen ihre Protokoll- und Befehlssprache, dann ist es möglich, die an sie zu sendenden Befehle und die an Sie gesandten Rückmeldungen selbst zu definieren Wählen Sie als Steuerungstyp einfach ein "allgemeines / angepasstes" Modell aus.Sie müssen danach jeden benutzbaren Befehl parametrisieren.
Driving through LPT parallel printer port:

Galaad does not directly produce Clock/Dir signals for parallel port. That kind of driving is limited due to the fact that Windows is not a real-time operating system (it is impossible to guarantee the continuity of the signals in case of system interrupt). Software solutions actually exist, but they replace the heart of Windows by a special program which owns the highest priority on the processor, whilst the system has become a secondary task. Then the computer does not run under Windows anymore, but under a micro-kernel which cannot offer the same guarantees of stability as the standard NT kernel. So it seemed that this was a hasardeous way, especially because the LPT parallel printer port has been removed from Intel-Microsoft since 2002, and is now disappearing even on desktop computers.

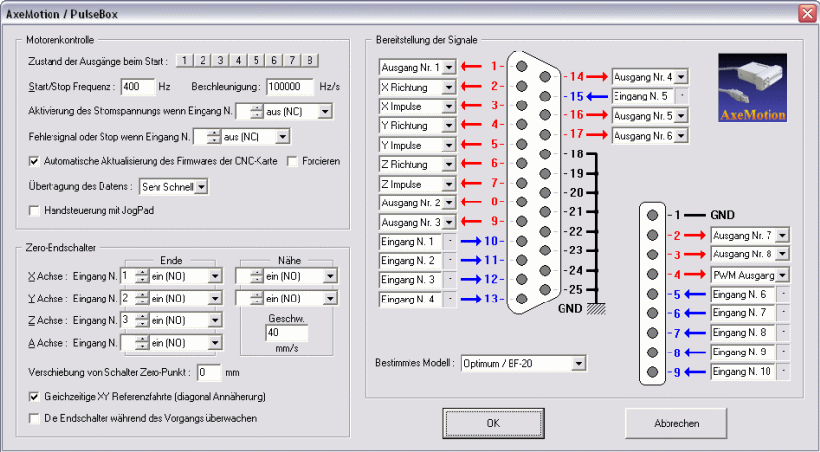

Instead, our partner AxeMotion has been asked to develop a simple and efficient USB solution which allows you to freely assign the signals for 4 axes on the main connector (so is it portable to any machine), directly picks its power supply from the USB port, and even
provides extended I/Os inside the box whenever necessary. Consequently, this PulseBox
module is an extra-cost compared to a full software solution for driving through LPT port, but
on the other hand, its performances in CNC driving has very high, with tremendous motion dynamics. Connection is everything but complicated: just plug the PulseBox on the LPT connector of the power rack, and its cable on a USB port of the computer. Setup in
Galaad is then as simple. Furthermore, the PulseBox offers an extra set of 5 inputs and 3
outputs, regardless of these already available from the main connector. These side signals can help wire up axis end switches if the power rack does not provide them on its LPT connector. A PWM signal is also freely assignable on the main or the secondary connector to drive a speed-controlled spindle.
That solution is a best seller and is highly recommended for driving from Galaad a rack or power card with LPT connector, for stepper or servo motors, whatever the machine can be. The cost of the PulseBox module is moderate and its performances are really amazing.



Electronics for designers and integrators of CNC machines:

We highly recommend two manufacturers of high performance and cheap electronic cards that provide a very good reliability and which compatibility with Galaad software is 100% guaranteed. These cards have been tested successfully in industrial conditions and especially in noisy environment.
      Integrierte CAD-CAM-CNC Software für Windows
AXEMOTION   www.axemotion.com
- 4 axes, highly integrated micro-CNC "PulseBox" to replace a parallel port control by a USB link
- 4 axes controller card "PulseMaker" for integrating in a command rack or mainframe
- 6 axes controller card "Pulsar" for integrating in a command rack or mainframe.
- Power modules "Geckodrive" for stepper or servo motors up to 1/64th step
Performances of AxeMotion controllers are very high: plug & play USB communica-
tion, local memory with 400 look-ahead vectors, advanced kinematical capabilities,
great smoothness of motion in high-speed curves, PWM and 0-10V analog output for
spindle control, real-time feed speed override, assignment of signals on output DB25 connector
pins (freely configurable from Galaad, for the "PulseBox"), easy firmware update, etc. Professional CNC cards at hobbyist's price.

SOPROLEC    www.soprolec.com
- 4 & 5 axes controller card "InterpCNC" for integrating in a rack or mainframe
- Power modules "Leadshine" for stepper or servo motors up to 1/64th step
- Motors, power supplies, integrated controllers, spindles, etc.
The "InterpCNC" is probably one of the most widely sold CNC card for hobbyists with
solid reputation. Ease of integration, RS232 communication with dynamic baudrate
change, local memory with fast calculation, kinematical capabilities for an excellent
smoothness of motion, PWM output for spindle variator, special lathe turning functions
for CNC threading, firmware update by dedicated software, etc. The affordable and
reliable solution for hobbyists. Soprolec is also official dealer of Leadshine modules which offer
great quality/price ratios
Postprozessoren:

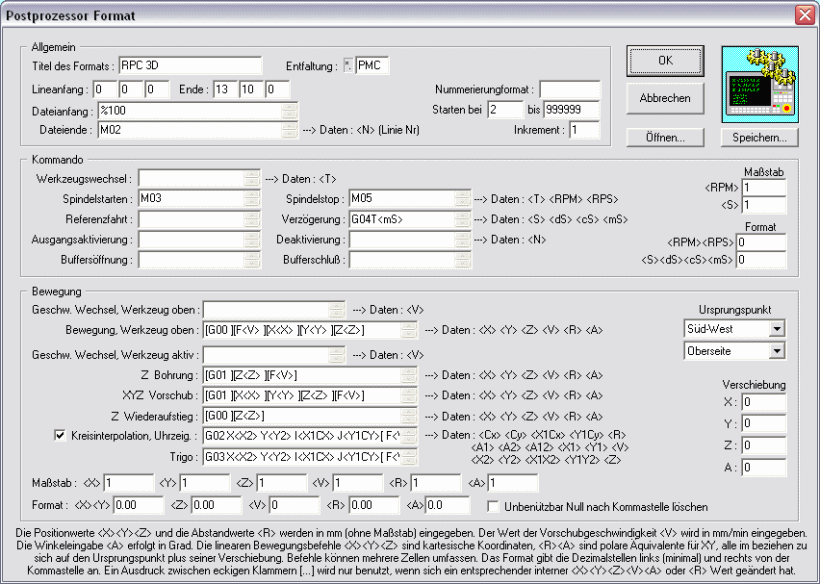

Für Maschinen, die im Direktmodus oder über einen externen Treiber gesteuert werden, ist es möglich selbst das komplette Datenformat festzulegen. Anstelle einer einfachen Postprozessor Neubestimmung, basierend auf dem ISO G-Code, ermöglicht Ihnen Galaad den Zugriff auf die Struktur und Syntax der Steuersprache. Dann können Sie Befehle für Spezialmaschinen mit Datenformaten, abweichend von gebräuchlichen Standards, in Galaad integrieren. Einige vordefinierte Sprachen sind als Basisuntergrund verfügbar.
